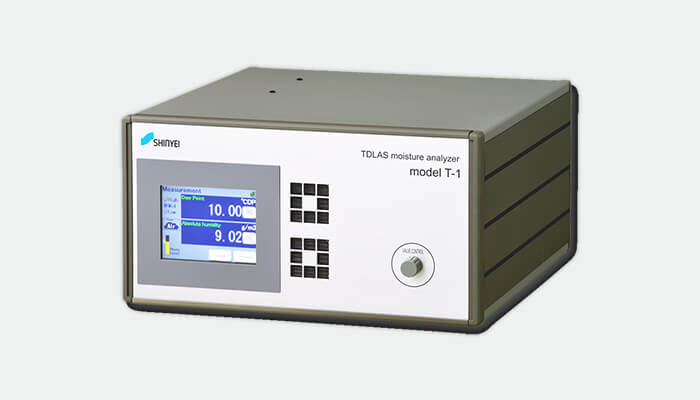

Moisture Analyzers TDLAS T-1 Series

Moisture Analyzers TDLAS T-1 Series

吸收光譜露點水分計TDLAS T-1系列是國內第一家成功開發可調諧二極管激光吸收光譜露點水分計(TDLAS)的商業化生產商。 它是具有特色的新產品。 可以測量-70至+ 20°C DP的露點。

特色功能

可以響應瞬時變化的高速響應

在幾分鐘和幾小時內的響應速度已大大降低,從而可以以秒為單位進行測量。
(示例)露點環境示例響應時間:-50℃DP⇔0℃DP在6秒內(63%響應)
濕度環境示例響應時間:10%Rh⇔90%Rh(在25℃)2秒(63%響應)

在不受腐蝕性氣體和其他成分影響的情況下實現穩定的測量

它可以用於許多測量儀器無法測量的酸性和鹼性氣體中。

無過冷影響的露點溫度測量

提供準確的值,而無需區分霜點儀所遇到的霜點和露點。

只需插入管道即可開始測量的多合一包裝

內置了將測量氣體吸入儀器所需的真空泵。

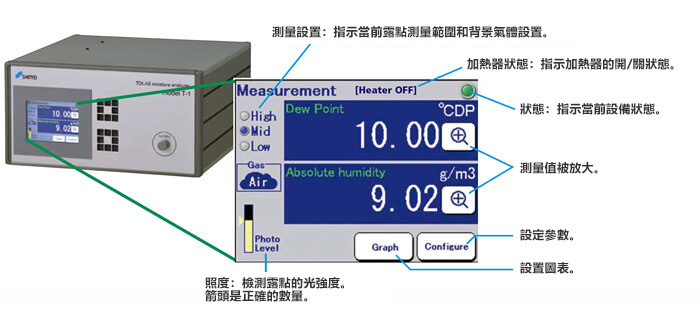

可以進行直覺的操作

可以進行直覺的操作

內置了將測量氣體吸入儀器所需的真空泵。配備5英寸觸摸屏,測量儀器更易於使用,僅通過觸摸屏幕即可直觀,舒適地操作。

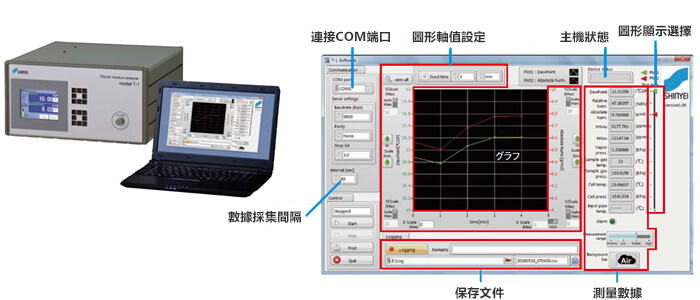

在PC上監控

在PC上監控

使用專用軟件T-1Software可以在PC上進行監視。

高速測量

高速測量

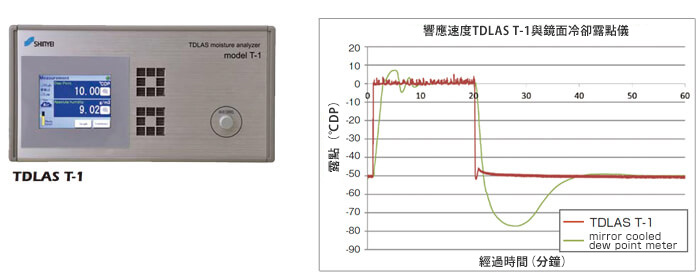

與滲透/吸收水分,凝結/積聚的測量方法不同,可直接感應水分子,從而實現極高的測量速度。TDLAS T-1與鏡面冷卻露點儀的比較(與我們公司相比)。

TDLAS T-1在6秒鐘內對0℃DP到-50℃DP的突然露點變化具有90%的測量響應。 露點儀耗時超過15分鐘。

規格

水分儀 吸收光譜露點水分儀
露點/霜點測量範圍 -70至20°C DP(標準型)
工作環境範圍 5至40°C,相對濕度35至85%或更低(無凝結)
儲存環境範圍 10至50°C,相對濕度35至85%或更低(無凝結)
採樣氣體溫度範圍 T-1-N-100 / 200 / 220V:50°C以下
採樣流量 0.8L / min(典型值)流量根據大氣壓和電池壓力而變化
系統精度 ±0.2 [℃DP]或±2 [ppm],以較大者為準(<20 [℃DP])±(0.2×DP / 20)[℃DP](≧20 [℃DP])”
測量值 露點/霜點[°C DP],樣氣溫度[°C](* 3),樣氣壓力[kPa],露點檢測器(樣品池)溫度[°C],露點檢測器(樣品池)壓力[kPa] ]
計算值 相相對濕度[%rh],絕對濕度[g / m3],水蒸氣壓力[Pa],含水量[ppmv,ppmw]
外部輸入傳感器 溫度傳感器Pt100Ω4線式
模擬輸出 4-20mA,0-5VDC
數字輸出 RS-232(交叉電纜)
報警輸出 光電MOS繼電器輸出,絕對最大額定值400 Vpeek,0.24 Apeek(連續0.1 A),0.3 W(最大導通電阻35Ω),洩漏電流1μAmax,耐壓1500 VAC
電源 T-1-N100V:AC100V±5%,T-1-N200V:AC200V±5%,T-1-N220V:AC209-241V
功耗 (室溫或以下)55至70W(典型值),85W(最大)
重量 約21kg
外部尺寸(單位:毫米) TDLAS 外形寸法

※1 通過延長要引入主體的管子並降低採樣氣體溫度,可以達到高於指示的溫度。

※2 在穩定環境(環境溫度,採樣氣體等)中的精度。

※3 需要溫度傳感器的選購件,但是可以在輸出設定中輸入並設定固定的計算值。

※4 不使用選購的溫度傳感器時,以設定的固定採樣氣體溫度進行計算。

應用

TDLAS T-1-N可以測量-70至+ 20℃DP的露點

乾燥室和乾燥室性能檢查,濕度傳感器響應測量標準,工業爐濕度管理
